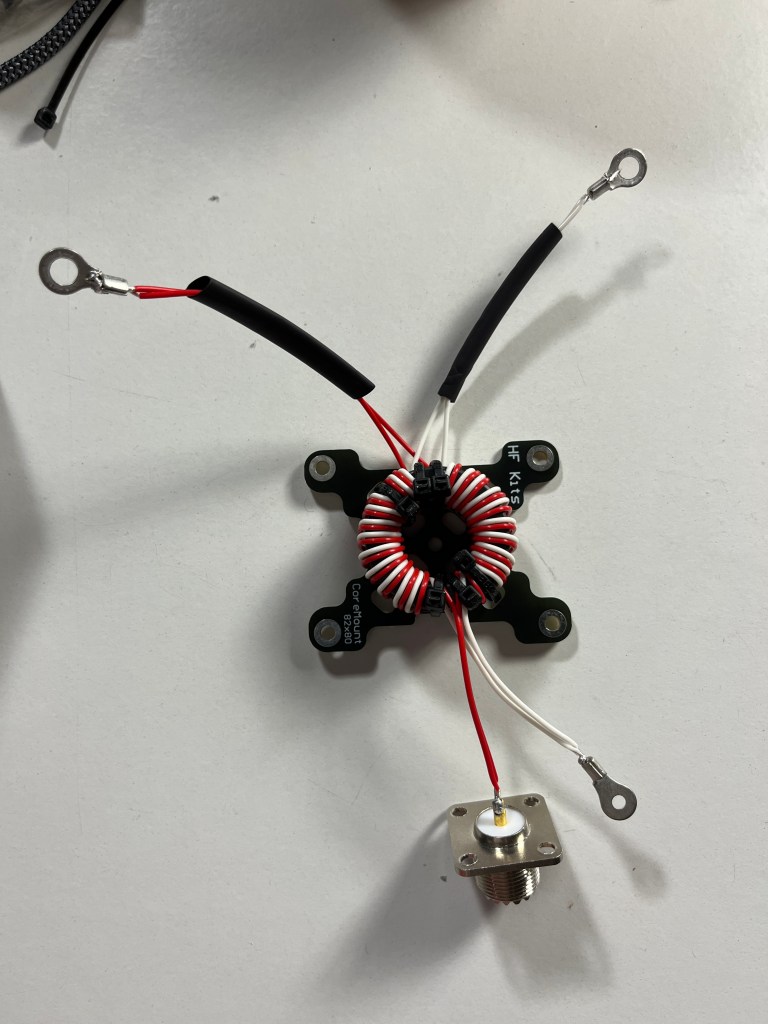

Dans la vidéo précédente, je vous ai montré le bobinage du tore, maintenant il faut rentrer tout ça gentiment dans le boitier après avoir soudé tout bien puis visser le tout pour finaliser ce projet HF Kits (hfkits.nl).

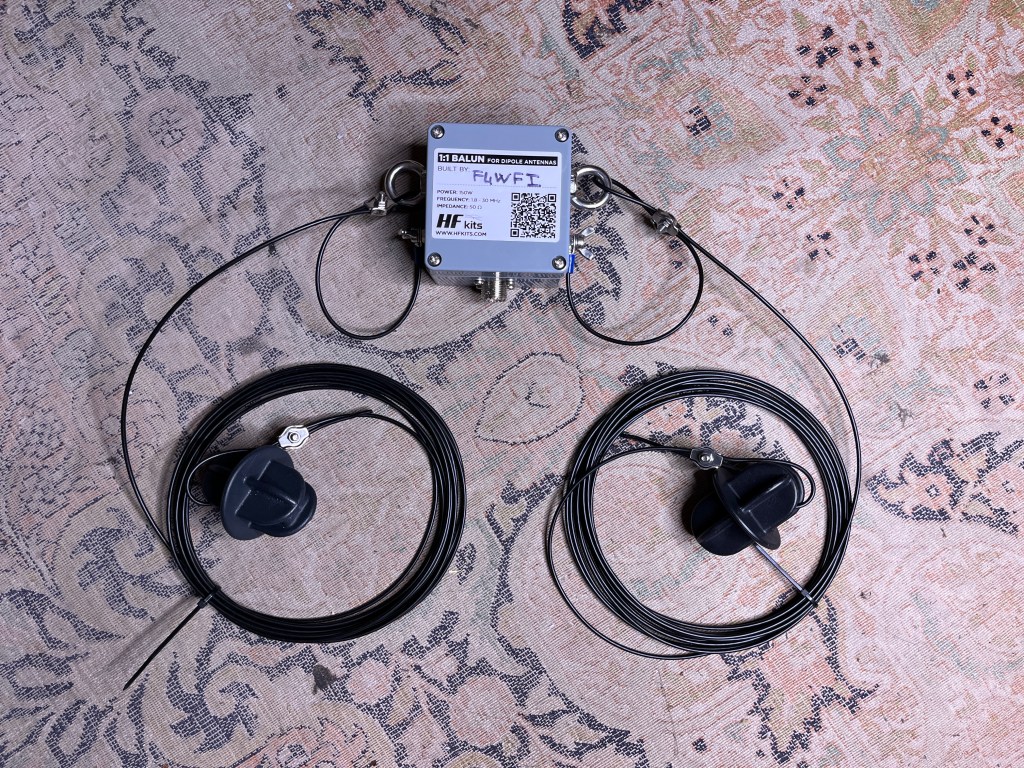

Montage du boitier du dipôle
Album photo
Conclusion
Même si les instructions du kit sont plutôt bien faites et complètes, il y a des points qui ne sont pas hyper clairs et/ou des décisions à prendre pour faire le montage.

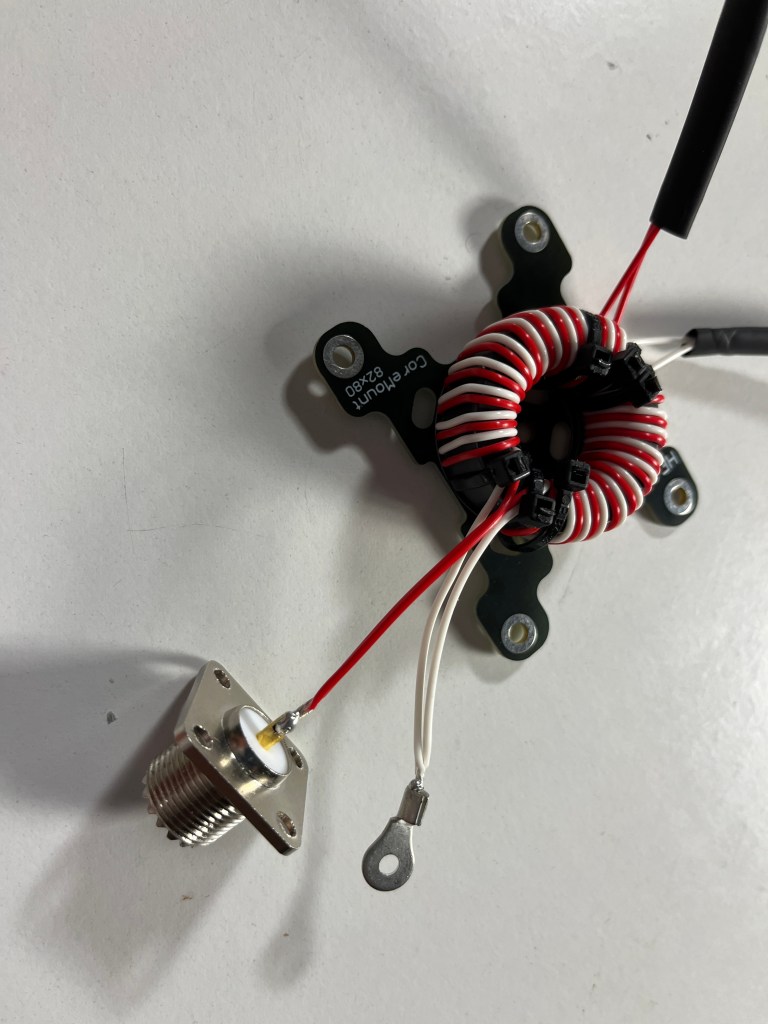

Ainsi, en préparant ce montage j’ai réalisé que le trou pour la SO239 que j’avais soigneusement positionné au milieu du côté du dessous aurait du être un peu plus haut pour ne pas être gêné par l’ergot de moulage au fond du boitier…
Qu’à cela ne tienne, j’ai raboté l’ergot en question pour que la prise SO239 passe sans problème. Le bricolage n’est pas super beau mais ça marche.
En prenant son temps et en vérifiant bien l’emplacement de chaque élément, on trouve sans problème comment faire le montage.

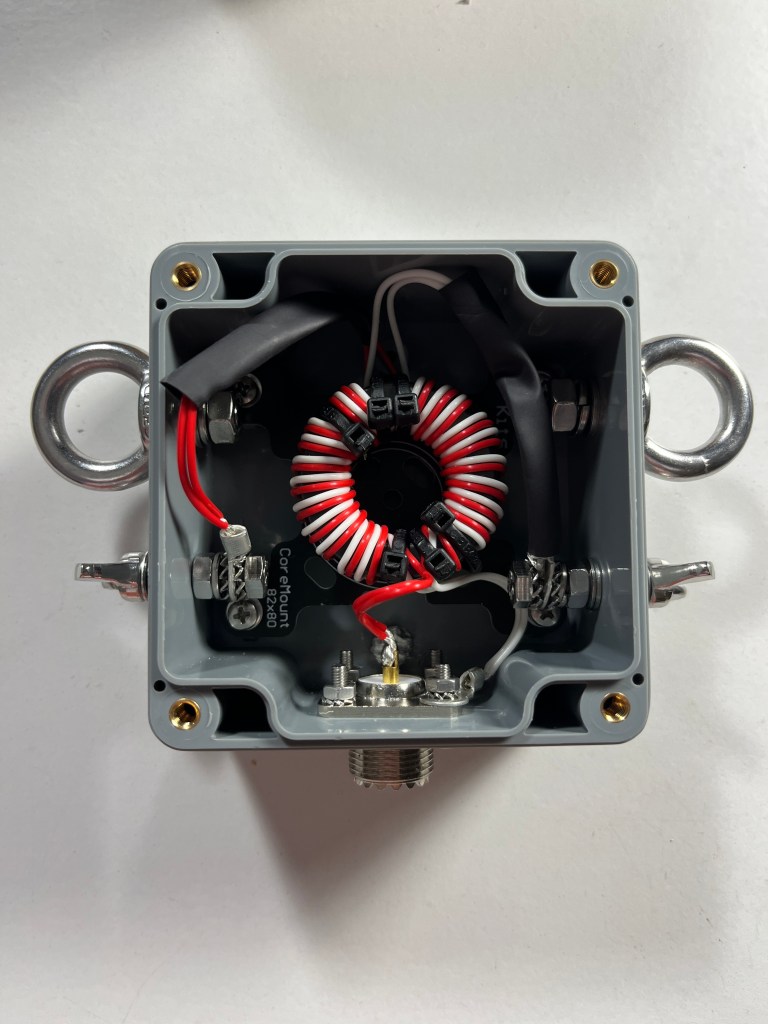

J’aurai aimé avoir quelques photos en très gros plan de l’intérieur du boitier pour valider que tout était bon dans mon montage.
Prochaine étape : la mise au point et le test sur le terrain
73,
Pierre.
