Sur les conseils avisés des OM de mon radio club F6KMX, je suis allé voir les kits proposés par le site HF Kits (hfkits.nl) pour les antennes de type End Fed Half Wave pour compléter l’achat de ma radio Xiegu G90.
A l’origine, j’avais regardé les antennes toutes faites sur les sites spécialisés bien connus genre Passion Radio, Go Technique ou Wimo mais j’étais vigoureusement détourné de cette voie par mes amis OM ! L’argument était que c’était bien plus intéressant et aussi plus économique que de se monter son antenne.
Grand bien m’en a pris car j’ai appris plein de choses en bobinant le unun 49:1 et en montant l’antenne, bien plus que si j’avais fait un achat direct.
Le kit
Voilà une partie des composantes (photo extraite du site web de HF Kits) nécessaires pour monter l’antenne :
Le sachet avec tout dedans :
Pour la configuration que j’ai choisie 10/20/40m j’en ai eu pour 51€ frais de port inclus.
Le montage du kit
Toutes les étapes sont très bien décrites (en anglais) sur cette page : hfkits.com/build-instructions-mini-impedance-transformer-for-end-fed-antenna/

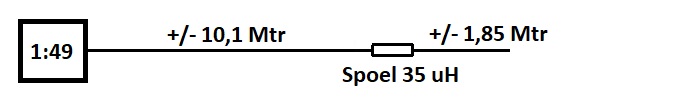

Une fois taillé aux bonnes longueurs (10,1m et 1,85m) le câble d’antenne, il faut attaquer les choses sérieuses avec les deux étapes suivants.
Les deux parties délicates pour le montage du kit sont :
- Le bobinage du unun 49:1
- Le bobinage de la self pour ajouter le 40m à l’antenne
Pour le bobinage du unun, je l’ai fait sous la supervision de mes copains OM dans les locaux du radio club. Cela m’a permis de passer un très bon moment et de bien valider chaque étape par les experts qui m’entouraient. On voit la boite finale montée sur la photo de droite.
D’un point de vue théorique, une antenne EFHW de ce type a une impédance d’environ 2500 Ohm, il faut donc la diviser par 50 pour arriver au 50 Ohm pour être adapté à la sortie d’antenne de la radio. D’où le unun 1:49.

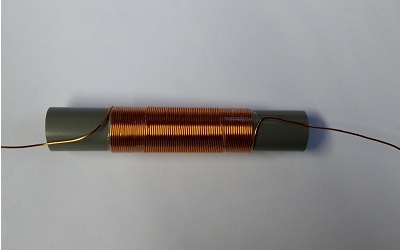

Pour la self, il faut juste bien s’appliquer et compter le nombre de tour à faire autour du tuyau pour obtenir la bonne valeur de 35 micro Henry. Là, encore la disponibilité des OM et de l’appareil de mesure adéquate furent bien utile.
Le résultat final
Voilà l’antenne montée en sloper (c’est à dire en pente) dans le bois de Vincennes, on voit bien le boitier avec le unun 49:1 et le câble coaxial qui va vers le Xiegu G90 :

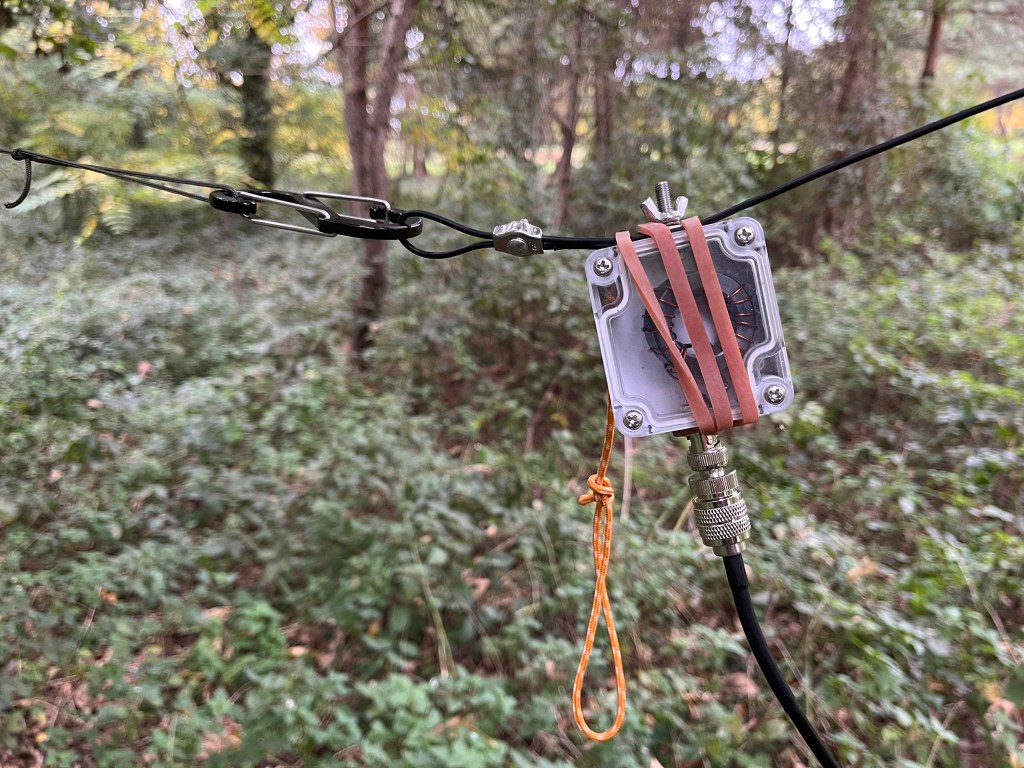

Une autre photo d’un peu plus près avec un gros plan du boitier. Le gros élastique n’est là que pour maintenir le câble d’antenne en ligne droite afin que qu’il n’y ait pas de torsion indue qui pourrait dessouder la cosse qui relie au unun :
Cette antenne est mon outil principal pour faire de la radio HF en SSB et en CW. Elle s’installe très facilement pour autant qu’on est quelques arbres pas loin et une bonne technique de lancé pour passer un fil dans une branche et ensuite hisser l’antenne.

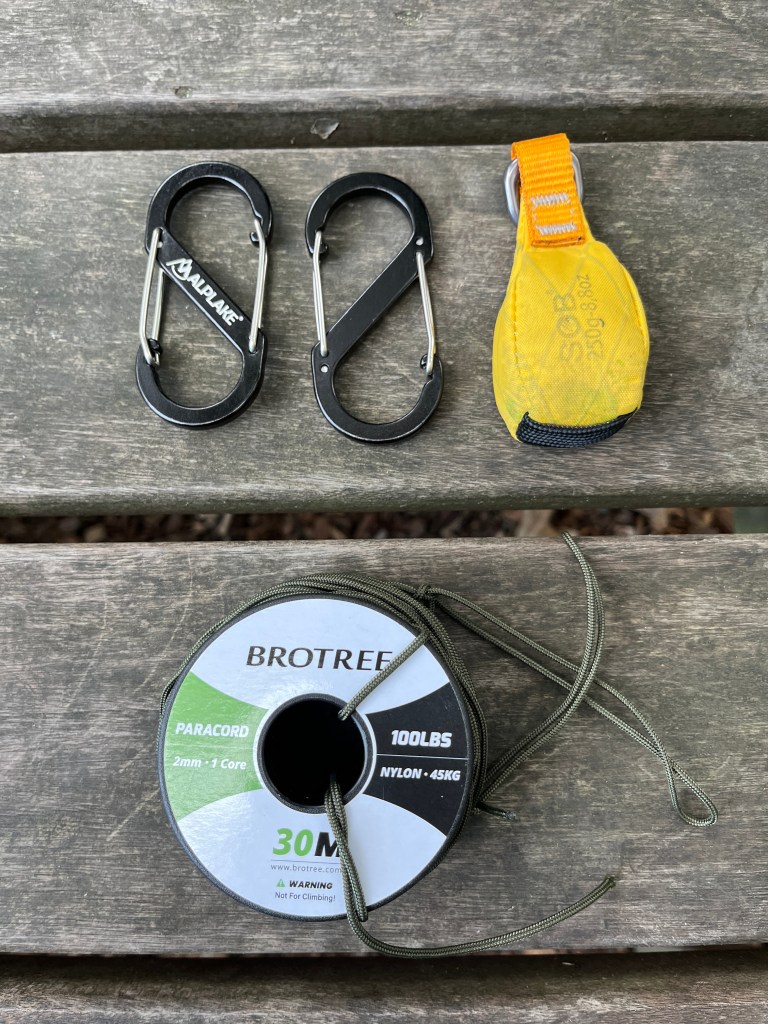

Mon kit de lancé acheté en pièce détachée sur Amazon :
- Masselote 250g (lien Amazon)
- Mousquetons (lien Amazon)
- Paracorde 2mm (lien Amazon)
Coté performance, cette antenne EFHW est résonnante sur 10, 20 et 40m avec un TOS facilement en dessous de 1,5 voir moins. Au besoin, je peux l’accorder sur d’autres bandes en activant le tuner du G90, ce que je fais de temps en temps si nécessaire.
Testée sur des centaines de QSO depuis 3 mois, j’en suis très satisfait. Les composants sont de bonnes qualité et ne montrent aucun signe de fatigue après des dizaines de montages et démontages.
Pour avoir comparé avec un dipôle, la EFHW est moins performante mais elle est aussi plus compacte et plus facile à installer puisque l’on a besoin que d’un seul point haut.
Pour un dipôle en V inversé, il faut un point haut dans un arbre ou via une canne à pèche, deux points de fixation pour chacun des brins et aussi un coaxial assez long pour aller jusqu’au point haut. Ce n’est pas insurmontable mais quand même un peu plus compliqué que la EFHW.
Bref, je suis très content de ce kit de chez HF Kits et le recommande sans hésitation.
73,
Pierre.
