Le NanoVNA est un appareil de mesure que l’on voit très souvent dans l’arsenal des radioamateurs pour évaluer et pour la mise au point des antennes. Ce n’était qu’une question de temps avant que j’en achète un afin de l’utiliser pour mes réalisations personnelles d’aériens.
Pour 51€ expédié, j’ai passé commande sur Ali Express du modèle NanoVNA-H4 4 pouces (lien web). Après avoir fait une rapide prise en main à la maison et testé quelques antennes pour me familiariser avec, je suis allé au Bois de Vincennes pour le tester sur le terrain.
Premiers pas avec un VNA
Album photo antennes diverses
Voilà quelques mesures de SWR faites à la maison avec plusieurs antennes :
- Antenne boudin de mon Yaesu FT5D

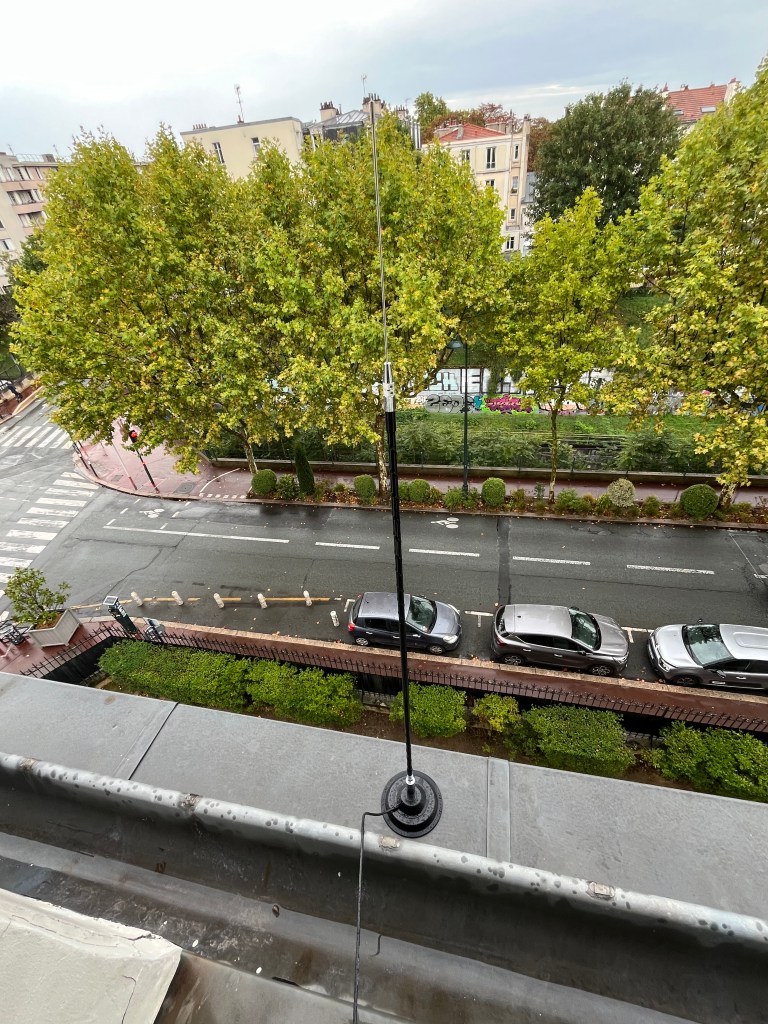

- Antenne fouet AMPRO 40T sur embase magnétique
- Antenne fouet AMPRO 20T sur embase magnétique
Album photo antenne Chameleon
Différentes images écran du VNA lors des mesures de l’antenne Chameleon CHA LEFS Feather utilisée pour ce test sur le terrain :
Conclusion
La prise en main de l’interface demande un peu d’habitude car l’ergonomie est un peu rustique mais on s’y fait. J’ai pu faire des mesures simples de ROS sur l’antenne comme on le voit dans la vidéo ci-dessus.
Le NanoVNA est effectivement un outil hyper pratique pour régler une antenne, que ce soit pour un produit commercial comme avec l’antenne Chameleon ou bien dans le cas d’une fabrication OM.
Pour bien comprendre le fonctionnement d’un VNA, je recommande de regarder la vidéo ci-dessous (en anglais) qui est très bien faite :
Je n’ai fait que gratter la surface de ce que l’on peut faire avec un NanoVNA dans ces premiers pas avec cet appareil. Il y a toute la partie calibration à revoir pour une utilisation plus précise que ce que j’ai pu faire.
Excellente démonstration avec un NanoVNA
Dans la vidéo ci-dessous, on voit comment le diagramme de Smith évolue quand on accorde une antenne avec un tuner en faisant varier la capacité et l’inductance :
On peut aussi faire bien autre chose que juste des courbes de SWR avec ce genre d’appareil. On peut mesurer un filtre, évaluer un câble, tracer des courbes de phases, etc.
73,
Pierre.
